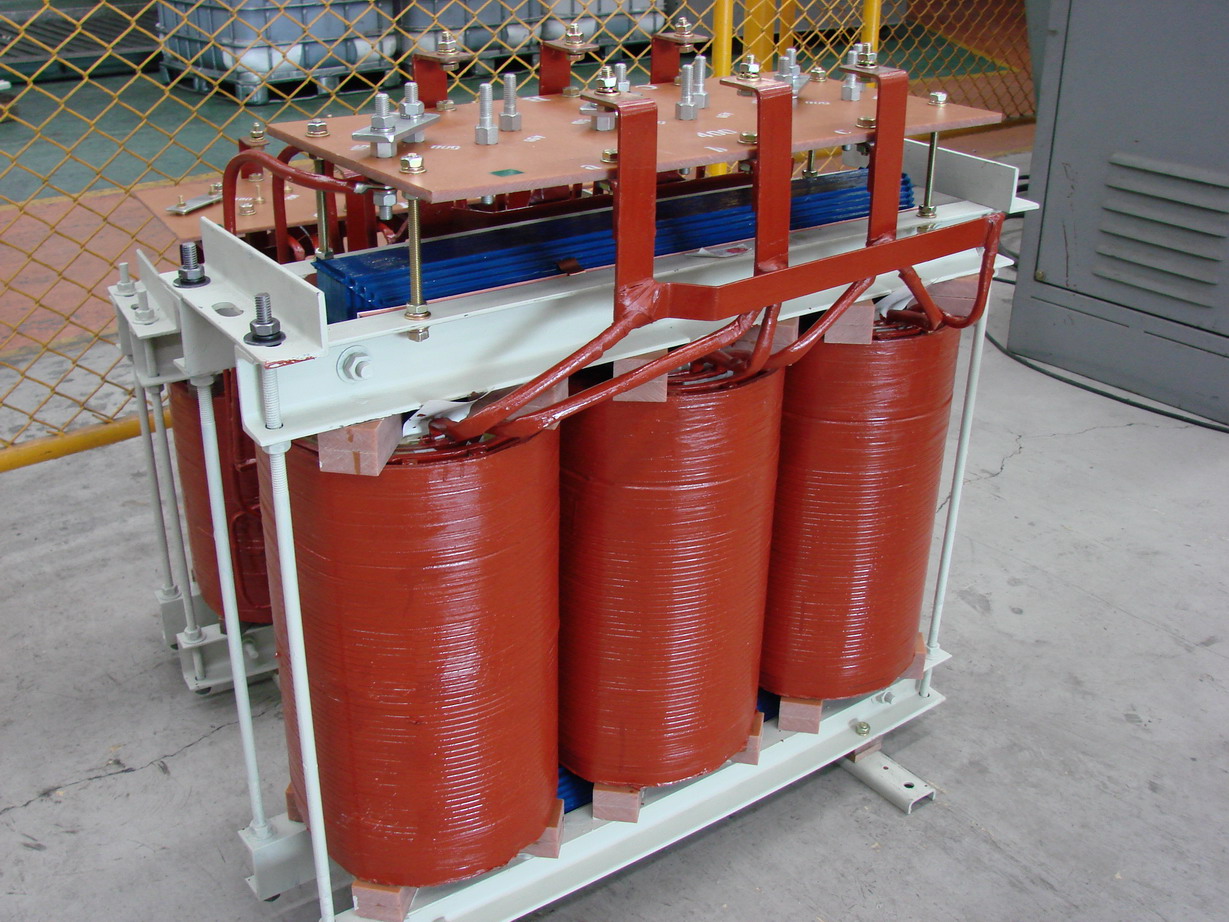

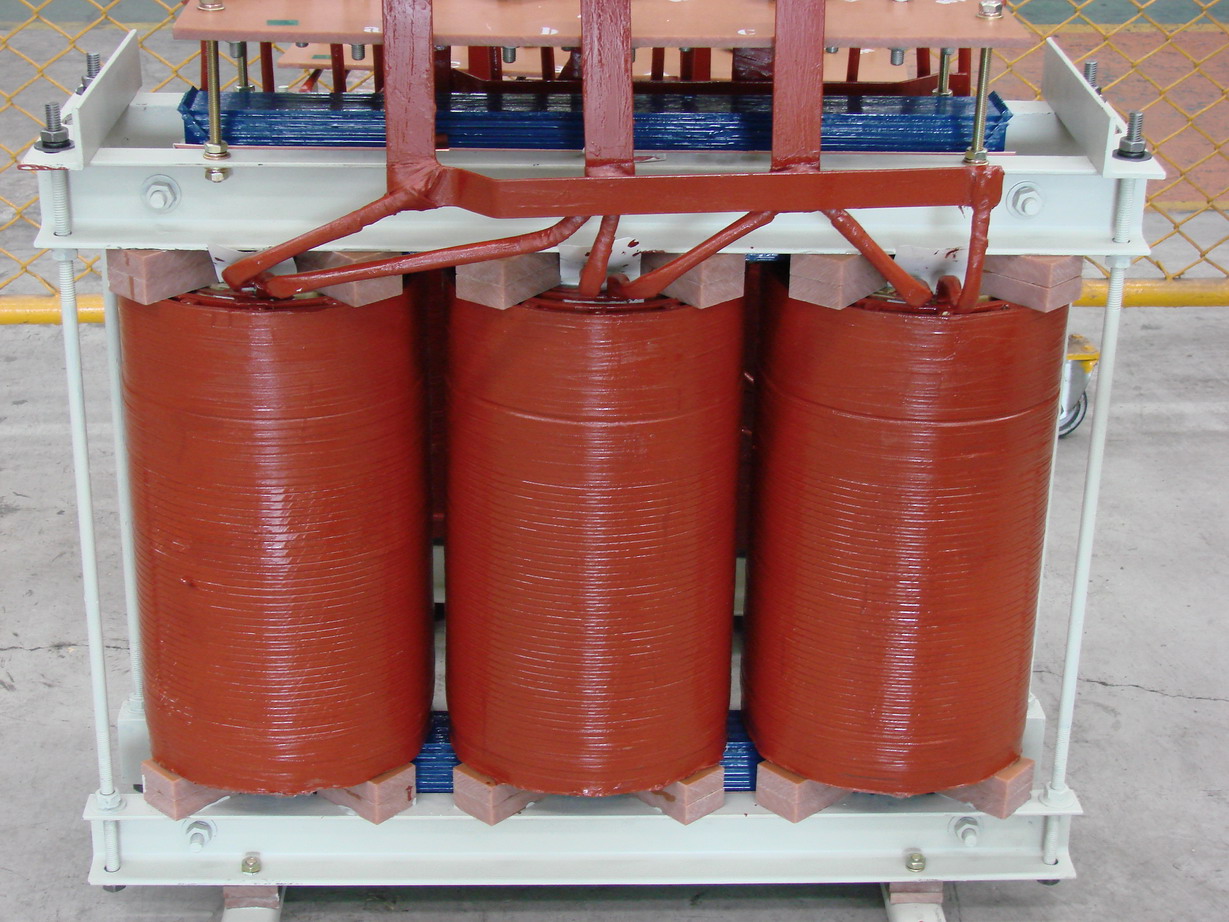

Low Voltage Dry Type Transformer (Class H)

          หม้อแปลงสำหรับแปลงระบบไฟฟ้าแรงต่ำ เช่น ต้องการแปลงแรงดันจาก 380V เป็น 200V เพื่อใช้กับเครื่องจักรจากประเทศญี่ปุ่น หรือแปลงจาก 380V 3เฟส 3สาย เป็น 380/220V 3เฟส 4สาย ที่เรียกว่า Isolating Transformer เนื่องจากเป็นแรงดันต่ำ ขดลวดของหม้อแปลงชนิดแห้งนี้จึงไม่มีความจำเป็นที่ต้องหล่อขึ้นรูปด้วย Resin เพียงแต่ใช้ฉนวนที่ทนอุณหภูมิได้สูงๆพันทับเส้นลวดและพ่นทับชุดขดลวดด้วยสีชนิดพิเศษเพื่อป้องกันความชื้น

          ฉนวนของหม้อแปลงแห้งแบบนี้มักนิยมใช้เป็นชนิด Class H ซึ่งมีค่าอุณหภูมิฉนวน 180 องศาเซลเซียส เราจึงมักเรียกหม้อแปลงนี้ว่า Dry Type Transformer insulation Class H แต่ในบางครั้งอาจจำเป็นต้องใช้ฉนวนที่ทนอุณหภูมิได้สูงขึ้นเช่น Class C ซึ่งมีค่าอุณหภูมิสูงถึง 220 องศาเซลเซียส เป็นต้น

          หม้อแปลงชนิดแห้งมีความสามารถในการระบายความร้อนได้ไม่ดี จึงจำเป็นต้องออกแบบให้ขดลวดมีช่องระบายอากาศเพียงพอมิเช่นนั้นความร้อนที่สะสมบริเวณขดลวดชั้นในจะมีค่าสูงมาก

          หม้อแปลงไฟฟ้า Low Voltage Dry Type นี้ มักจะมีขนาดไม่ใหญ่มากเพราะถูกนำมาใช้งานเพื่อแปลงแรงดันให้กับเครื่องจักรเป็นการเฉพาะและนิยมติดตั้งในบริเวณพื้นที่ทำงานของเครื่องจักรเพราะเป็นการประหยัดและมีความปลอดภัย

ตารางสเปค
